土井研TOP/自習室/ マイクロコンピュータ総合/Cortex-M1/ビデオアダプタ
○まずはハードのみの試作

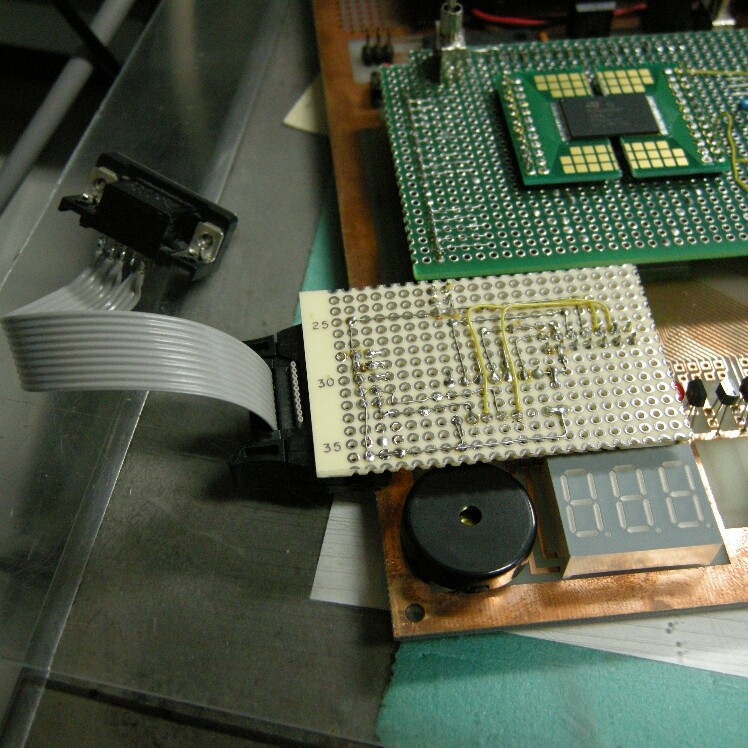

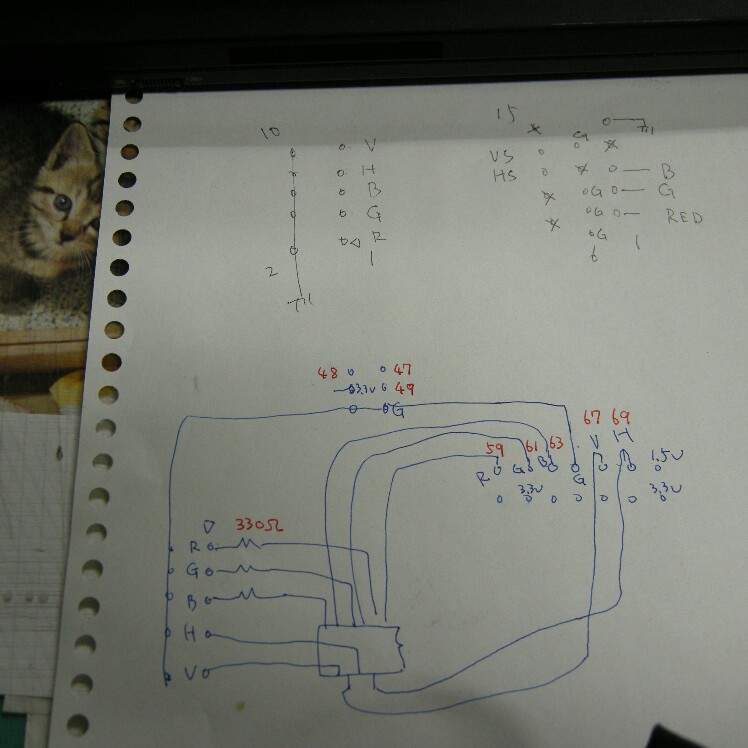

FPGAからの
出力を

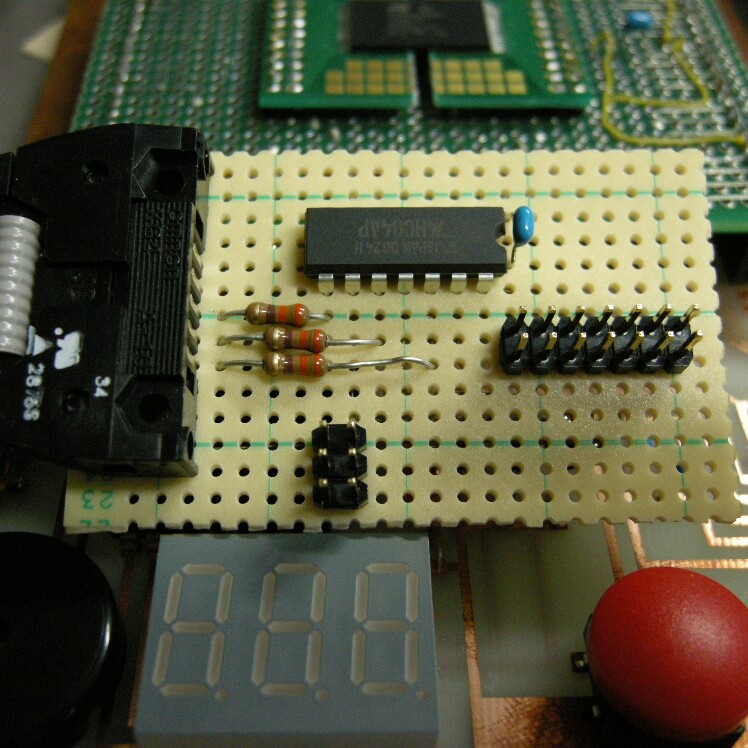

HC04でちょっと
バッファする

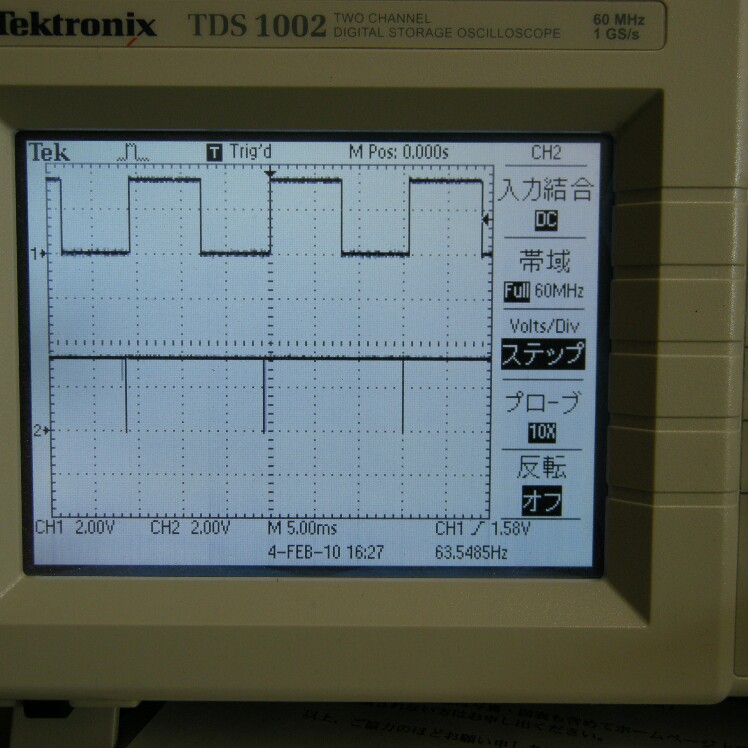

行のクロックと
垂直同期
60HzのVGAのつもり

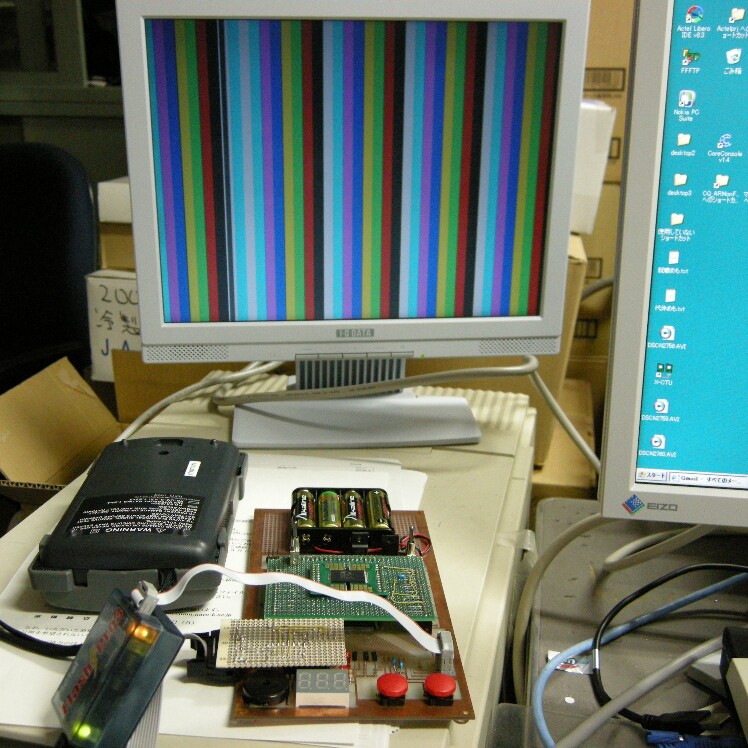

ポーチも
垂れ流しだと
へんなところで
同期がかかる

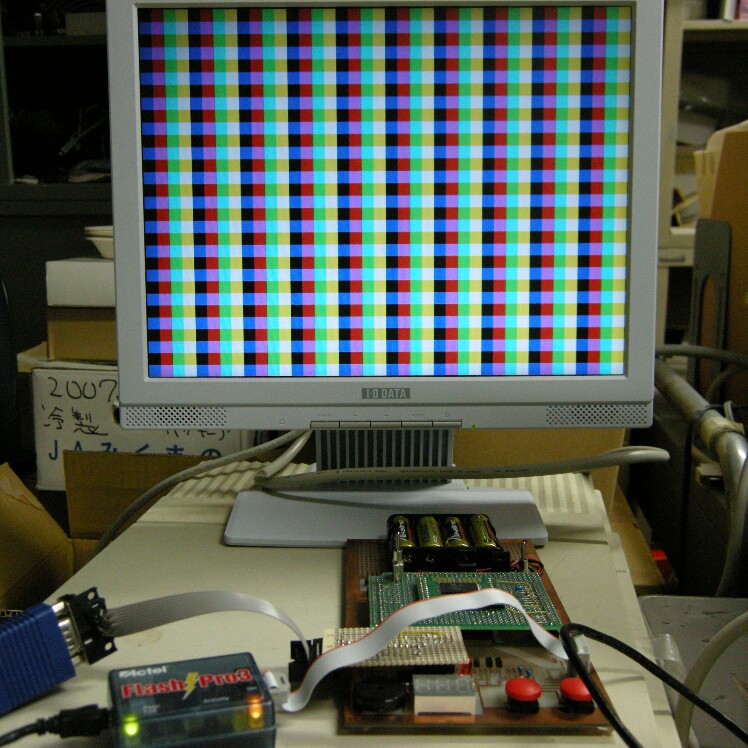

ポーチ部分を
抑制すると
ちゃんと表示される
top.v(org00v_t00)○Cortex-M1と組み合わせる
力ずくなソース socTop.v(mv_9_6)
動作ビデオ
